UPS是一種包含能量存儲設備的不間斷電源。主要用于給設備的一部分提供更高的電源穩定性，提供不間斷電源。不間斷電源是一種設備，用于在主電源丟失或顯著減少時保護計算機和設備的安全。

一、什么是UPS不間斷電源：

當市電輸入正常時，UPS向負載提供市電。此時UPS為交流電機，同時也為機內電池充電。當市電中斷（意外停機）時，UPS立即通過逆變器開關變換繼續為負載提供220V交流電，使負載保持正常運行，保護負載和硬件。UPS 設備通常為高壓或高壓提供保護。

其基本結構是一個整流器和充電器，將交流電轉換成直流電，直流電轉換成交流逆變器，當交流電供電時，電池儲存能量. 保持在正常的充電電壓，一旦停電，電池立即給逆變器供電，保證UPS電源的交流輸出電壓。

二、UPS不間斷電源的功能：

隨著計算機應用對電源要求的不斷提高，UPS越來越受到重視，并逐漸發展出具有穩壓、穩頻、濾波、抗電磁及射頻干擾、抗電壓浪涌等功能的電源保護系統。尤其是電網的線路和供電電源都不是太高，抗干擾技術落后。UPS的作用更加明顯。

UPS的保護首先表現在調節市電，UPS的輸入電壓范圍比較寬。一般情況從170V到250V，輸出電源質量相當高，后置UPS輸出電壓為5%。~ 8%，輸出頻率穩定在 1 Hz。如圖1所示，在線UPS輸出電壓穩定在3%，輸出頻率穩定在0.5Hz。市電正常時，UPS電源相當于更換電動機穩壓器；而市電給電池充電，也相當于充電器。UPS自動切換到電池供電，使電腦正常維護，保護硬件。

三、UPS不間斷電源的分類：

UPS根據新標準IEC（國際電工委員會）按其結構和工作原理分為以下三類：

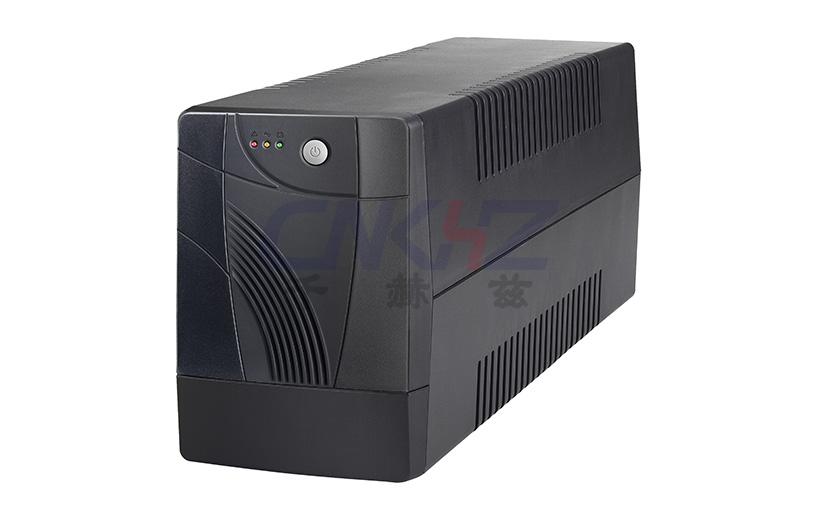

1．無源后備UPS電源：

是指在市電與負載之間并聯的逆變器作為備用電源。當市電正常時，負載完成。逆變器不做任何功率轉換，電池由單獨的充電器供電。當市電斷電時，負載的電能完全由逆變器提供。

無源后備UPS具有結構簡單、價格最低的優點，用于一些非重要負載用途，如家用電腦。但市電時，繼電器將逆變器切換到負載，切換時間較長，一般需要幾毫秒的中斷，所以稍微重要的電腦設備不宜使用無源后備式UPS電源供應。

2．在線互動式UPS電源：

是指逆變器并聯在市電和負載之間，備用電源有源，逆變器作為充電器給電池充電。通過逆變器的可逆運行與市場互動，稱為互動。這樣的UPS電源，當主電供電時，負載由改裝市場供電，逆變器作為充電器充電。此時，逆變器起到AC/DC轉換器的作用。故障時，負載完全由逆變器供電，逆變器起到DC/AC轉換器的作用。

在線互動式UPS結構簡單、效率高、運行成本低、可靠性高。方便，易于并行，易于維護，性能滿足一些負載要求，特別是對于網絡中的一些計算機。該設備用于分布式電源。這種電源的缺點是穩壓性能不高，特別是動態響應速度低，其次是抗干擾能力強，電路產生諧波干擾和調制干擾。

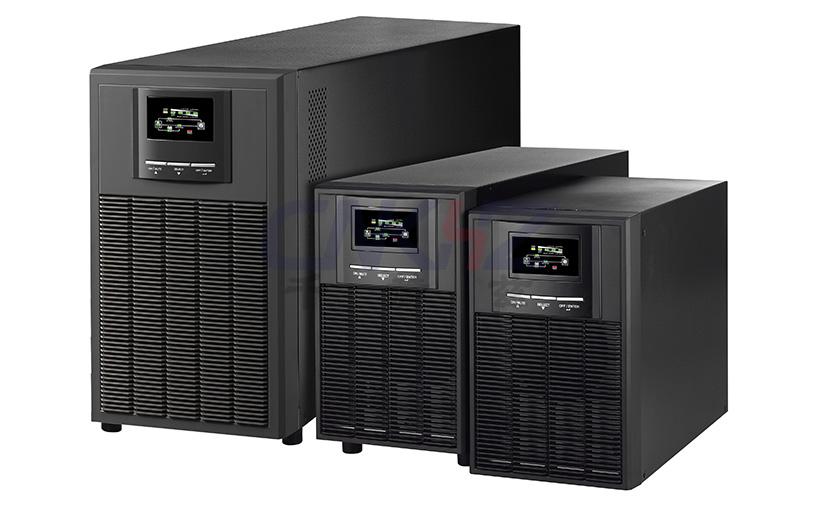

3．雙變換UPS電源：

逆變器串聯在交流輸入端和負載之間，通過逆變器持續向負載供電。此類UPS電源如下：主電正常時，主電由整流器供電；逆變器為負載供電；當市場缺貨時，由逆變器向負載供電。

雙變換UPS是UPS電源的主流產品。具有性能好、電壓穩定性和頻率穩定性高、功能強大、熱備份連接、并聯冗余聯動等優點。不足之處是容量10kva以下，其機率不高，一般在85%左右。

四、UPS不間斷電源發展特點：

1．UPS采用模塊化在線并聯擴展功能。目前，大部分大功率段的UPS已經具備冗余網狀結構。UPS內部多模塊冗余并聯運行，甚至多臺UPS組成系統冗余運行技術。在平行運輸中，當單個模塊或單個機器出現故障時。該功能自動轉向冗余單元，大大提高了UPS供電系統的可靠性。

2．高效率、高可靠性。提高UPS自身能效，優化負載效率曲線，降低輸入電流諧波，提高功率因數。

3．UPS的數字化、智能化。

4．UPS的綠色、節能、環保。節能環保已成為UPS產品技術創新的指導原則。對于UPS來說，輸入功率因數的高低表明其吸收電網的能力有強大的功率和對電網的影響程度。

五、UPS注意事項：

由于其逆變器和電池工作的特殊性，UPS電源的安裝和使用必須有嚴格、科學的操作程序，以提高工作穩定性，降低設備故障率，真正做到設備不間斷。

1．UPS電源的安裝環境應避免陽光直射，并有足夠的通風空間，以保持工作環境溫度不高于25℃。如果工作環境溫度超過25°C，每升高10°C，電池的壽命就會縮短一半左右。

2．不宜使用大功率晶閘管負載、晶閘管橋式整流或半波整流負載，容易因UPS電源的輸出引起，容易造成逆變器驅動晶體管導通。燒了。

3．嚴格按照正確的開機、關機順序，避免因負載驟增或驟減而造成UPS電源電壓輸出。

4．禁止頻繁關閉和打開UPS電源。一般需要在關閉 UPS 電源后至少 30 秒才能打開 UPS 電源。因為中小型UPS電源出現高電平故障的原因是：用戶頻繁開機或關機，UPS電源帶負載進行逆變供電和旁路供電。

5．實踐證明：對于絕大多數UPS電源，在50%到60%額定輸出功率范圍內工作是最佳方式。廠家建議：UPS電源的最大啟動負載最好控制在80%以內。如果過載，在逆變器中，往往會擊穿逆變三極管。不宜超載運行，容易因電池放電電流過小而失效。

6．UPS電源的定期維護：觀察工作指示燈狀態，除塵，測量電池電壓，更換不合格電池，檢查風扇運轉情況及檢測UPS的系統參數。

7．UPS電源比較適合微容性負載，不適合感性負載，如空調、電動機、電鉆、風扇等。如果UPS電源負載為阻性或感性負載，負載必須酌情減少，以免過載運行。
